10kV kimi olan hopdurulumuş kağız izolyasiyalı kabellər üçün daxili tip termosıxıcı SONLUQ MUFTA
| Markası |
Damar sayı |
En kəsik |
Gərginlik |
Tip |
| 3КВТп-10-70...120 |
3 |
70-120 |
10kV kimi |
Daxili |
| 3КHТп-10-70...120 |
3 |
70-120 |
10kV kimi |
Xarici |
| 3КВТп-10-150...240 |
3 |
150-240 |
10kV kimi |
Daxili |
| 3КHТп-10-150...240 |
3 |
150-240 |
10kV kimi |
Xarici |
10kV kimi olan hopdurulumuş kağız izolyasiyalı kabellər üçün damarlararası və boşluq doldurucu termosıxıcı BİRLƏŞDİRİCİ MUFTA
| Markası |
Damar sayı |
En kəsik |
Gərginlik |
İzolyasiya |
| 3СТп-10U-35...50 |
3 |
35-50 |
10kV kimi |
Kağız |
| 3СТп-10U-70...120 |
3 |
70-120 |
10kV kimi |
Kağız |
| 3СТп-10U-150...240 |
3 |
150-240 |
10kV kimi |
Kağız |

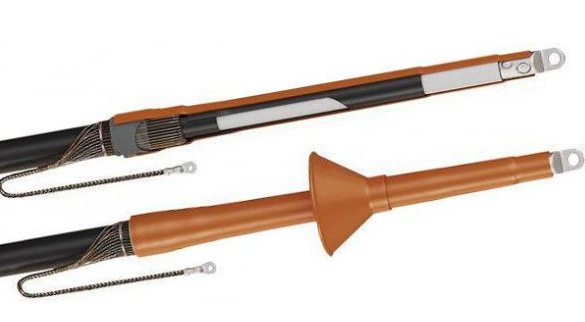

10kV kimi olan tikilmiş polietilen izolyasiyalı (XLPE) markalı kabellər üçün daxili tip termosıxıcı SONLUQ MUFTA
| Markası |
Damar sayı |
En kəsik |
Gərginlik |
Tip |
| ПКВТ(н)-О-10-70...120 |
1 |
70-120 |
10kV kimi |
Daxili |
| ПКНТ(н)-О-10-70...120 |
1 |
70-120 |
10kV kimi |
Xarici |
| ПКВТ(н)-О-10-150...240 |
1 |
150-240 |
10kV kimi |
Daxili |
| ПКНТ(н)-О-10-150...240 |
1 |
150-240 |
10kV kimi |
Xarici |
10kV kimi olan tikilmiş polietilen izolyasiyalı (XLPE) markalı kabellər üçün termosıxıcı BİRLƏŞDİRİCİ MUFTA
| Markası |
Damar sayı |
En kəsik |
Gərginlik |
İzolyasiya |
| ПСТ(с)-О-10-35...50 |
1 |
35-50 |
10kV kimi |
XLPE |
| ПСТ(с)-О-10-70...120 |
1 |
70-120 |
10kV kimi |
XLPE |
| ПСТ(с)-О-10-150...240 |
1 |
150-240 |
10kV kimi |
XLPE |

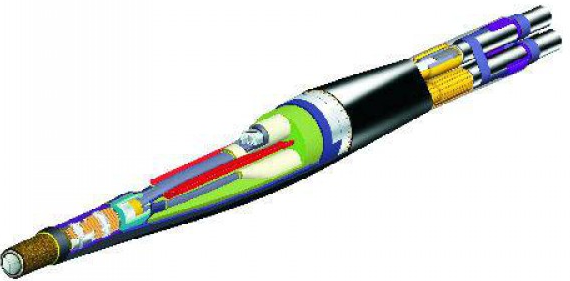

10kV hopdurulumuş kağız izolyasiyalı kabeldən tikilmiş polietilen izolyasiyalı (XLPE) markalı kabelə KEÇİD BİRLƏŞDİRİCİ MUFTA
| Markası |
Damar sayı |
En kəsik |
Gərginlik |
| СПТп-10-35...50 (3х1-3) |
3 |
35-50 |
10kV kimi |
| СПТп-10-70...120 (3х1-3) |
3 |
70-120 |
10kV kimi |
| СПТп-10-150...240 (3х1-3) |
3 |
150-240 |
10kV kimi |
| СПТп-10-300...400 (3х1-3) |
3 |
300-400 |
10kV kimi |
| СПТп-10-35...50 (3-3) |
3 |
35-50 |
10kV kimi |
| СПТп-10-70...120 (3-3) |
3 |
70-120 |
10kV kimi |
| СПТп-10-150...240 (3-3) |
3 |
150-240 |
10kV kimi |
Təyinatı:
İstilikdən büzüşən polimer əsaslı daxili və xarici mühitdə quraşdırla bilən 10 kV-a qədər olan gərginlik üçün nəzərdə tutulan bir və üç damarlı kağız izolyasiyalı və tikilmiş polietilen izolyasiyalı (XLPE) markalı elektrik kabellərin sonluq və birləşdiriciləridir. İcazə verilən ətraf mühit temperaturu diapazonu -50°С ilə +50°С arasındadır.
Xüsüsiyytələri:
Muftalar həm alüminium həm də mis kabellərə quraşdırmaq üçün nəzərdə tutulmuşdur. Birləşdirici muftalar qırılan boltlu gilizlə və sonluq muftalar isə sifarişə uyğun olaraq qırılan boltlu ucluq ilə təmin edilir.
Dəstin tərkibi:
- Sonluq mufta tikilmiş polietilen izolyasiyalı (XLPE) markalı kabellər üçün: Ucluq qırılan boltlu, termosıxıcı əlcək, termosıxıcı keçirici boru, termosıxıcı tənzimləyici boru, termosıxıcı (induksiya edici) boru, germetik lent, tənzimləyici lent, torpaqlama dəsti olaraq plastin, yay və mis məftil ucluqlu, izolyator polimer xarici tip mufta üçün, izolyasiya lenti, işçi əlcəyi, təmizlik salfeti
- Birləşdirici mufta tikilmiş polietilen izolyasiyalı (XLPE) markalı kabellər üçün: Gliz qırılan boltlu, termosıxıcı yarımkeçirici boru, termosıxıcı izolyasiya boru, termosıxıcı örtük boru, tənzimləyici plastin, tənzimləyici lent, metal yaylı həlqə, termosıxıcı lent, qalvanizə olunmuş mis tor, izolyasiya lenti, işçi əlcəyi, təmizlik pambıq parçası
- Sonluq mufta hopdurulumuş kağız izolyasiyalı kabellər üçün: Ucluq qırılan boltlu, termosıxıcı əlcək, termosıxıcı keçirici boru, termosıxıcı tənzimləyici boru, termosıxıcı (induksiya edici) boru, torpaqlama dəsti olaraq plastin, yay və mis məftil ucluqlu germetik lent, qalay, sinklənmiş polad məftil, termosıxıcı örtük boru, germetik lent üç ölçüdə, etiket həlqəsi, tənzimləyici lent iki ölçüdə, izolyator polimer, işçi əlcəyi, təmizlik salfeti, pambıq parça ipi
- Birləşdirici mufta hopdurulumuş kağız izolyasiyalı kabellər üçün: Gliz qırılan boltlu, termosıxıcı xarici örtük boru, termosıxıcı daxili örtük boru, termosıxıcı manjet, termosıxıcı (induksiya edici) boru, ekran üçün lent, tənzimləyici plastin, şəffaf termosıxıcı boru, damarlararası izolyasiya, termosıxıcı əlcək, dolğu damarlarası, tənzimləyici lent, qalvanizə olunmuş mis tor, torpaqlama dəsti olaraq plastin, yay və mis məftil ucluqlu germetik lent, qalay, işçi əlcəyi, təmizlik pambıq parçası
- Keçid mufta 10kV hopdurulumuş kağız izolyasiyalı kabeldən tikilmiş polietilen izolyasiyalı (XLPE) markalı kabelə: termosıxıcı əlcək, termosıxıcı yağ ayırıcı boru, termosıxıcı boru hopdurulumuş kağız izolyasiyalı kabel üçün, termosıxıcı boru tikilmiş polietilen izolyasiyalı (XLPE) markalı kabel üçün, termosıxıcı manjet, termosıxıcı xarici örtük boru, termosıxıcı daxili örtük boru, damarlararası izolyasiya, tənzimləyici lent iki ölçüdə, tənzimləyici plastin, germetik lent, kontakt üçün plastin, yaylı həlqə, termosıxıcı lent, qalvanizə olunmuş mis tor, pambıq parça lent, izolyasiya lenti, plastik xomut, işçi əlcəyi, təmizlik pambıq parçası
